【 什麼是音頻連接器 ? 】
什麼是音頻連接器 ( audio connector )？
定義 :
音頻連接器是指專用於音樂設備，傳遞音訊的電子連接器或光纖連接器，使用於連接音頻電子訊號的連接部分可以分開及替換。
分類 :
依連接器構裝分類，基本組成為公端、母端、插頭(自由端)及插座(固定安裝端)，使用方式為插頭及插座配對使用。
功能 :
訊號又分成類比訊號(analog signal)及數位訊號(digital signal)，並利用錄音介面及影視介面呈現出物理數值的參數，觀察信號的變化。而音頻連接器的物理影響特性包含線材數量類型、電壓、頻率、光密度…等。透過將插座裝載在音訊機台設備，如：電視、接收機，再藉由與儀器（麥克風）組裝的插頭插入插座中，此時電流會通過線材以傳遞類比或數位訊號，使聲音可以成功傳輸。音頻連接器作為訊號連接的媒介，需注重音頻連接器本身的品質，保持電流與傳遞訊號間的順暢度。
應用 :
音頻、視頻、多媒體、廣播設備
Male(plug )/ Female (Jack) ：依照PIN針分類。
|
公 male |
母female |
|
|
頭plug |
公頭 male plug |
母頭 female plug |
|
座jack/ chassis |
公座 male jack/ chassis |
母座 female jack/ chassis |
常見的音頻連接器為？
6.3 mm, 1/4" Phone Jack & Plug
目前極普遍使用的音頻連接器，連接器前端為直徑1/4英吋( 等同6.3 mm )的插頭或者插孔(圖一)。插頭、插孔的造型依立體聲、單音聲有所不同。6.3 立體聲插頭(6.3mm phone stereo plug，圖一左)會有兩個黑色的絕緣環 ( black gromment ring )，分成尖端( tip )、環形(ring)及套筒(sleeve)，並具有傳遞正訊號、負訊號、接地的功能，而6.3 單音聲插頭(6.3mm phone mono plug，圖一右)具有一個黑色的絕緣環，具有傳遞正/負訊號及接地的功能。可使用於低抗阻平衡信號設備及高抗阻設備中。
應用 :
電子音樂設備、電吉他、麥克風、家庭立體聲系統設備。
別稱 :
Jack 6.35, ¼” jack, phone jack, audio jack, jack plug、TRS connector
圖一、左為6.3mm phone stereo plug, 右為6.3mm phone mono plug
圖二、6.3mm Phone Jack
3.5 mm Phone Jack & Plug
結構與6.3 mm Phone相同，分成立體音/單音。差別在於連接器前端為直徑3.5mm 的插頭、插孔。常連接立體聲音頻電線。
應用 :
電腦聲卡、個人式立體聲耳機。
圖三、3.5 mm Phone mono Jack
圖四、3.5 mm Phone stereo Jack
RCA Connector
RCA的意思為Radio Corporation of America公司開發，具有2 PIN。1號PIN 為套筒( sleeve )，功能為屏蔽及返迴路徑、2號pin是位於前端的金屬針，作為tip，功能為傳遞正極訊號，傳遞非平衡式音訊。
應用 :
家庭影音設備、電視、DJ混音器、Hi-Fi設備。
圖四、RCA connector
XLR Connector
分成公頭、母頭、公座、母座，具有3 ~ 7 PIN，傳遞平衡式音訊(balanced signal)。以3PIN為例，1號PIN 作為屏蔽功能(shield)、2號pin傳遞正極訊號、3號PIN負極訊號，傳遞訊號方向為公座至母座。相關連接器為Mini XLR，為XLR連接器的縮小版，多使用於桌上型麥克風及會議式麥克風。
應用 :
音頻設備、麥克風、監聽揚聲器、擴聲裝置
別稱 :
卡農頭、CANNON頭
圖五、XLR連接器母頭，圖六、XLR連接器公頭
圖七、Mini XLR母頭，圖八、Mini XLR公頭
鎖環式連接器，如SOUND PLUG CB TYPE
連接器端口呈現圓形狀，具有2~8個PIN針。不限使用於音樂領域，亦可使用於汽車類、模具類…等。
應用 :
廣播相關設備、廣播主機擴大機、廣播主機、卡拉OK 擴大機。
圖九、CB連接器
Din連接器
小型連接器，端口為環形，外殼多使用黑色塑膠，直徑約9.5mm(3/8英吋)，具有3~9PIN。相關連接器為MINI Din，為Din連接器的縮小版，多使用於混音器、電腦、舞台燈光。
應用 :
混音器、電腦、舞台燈光

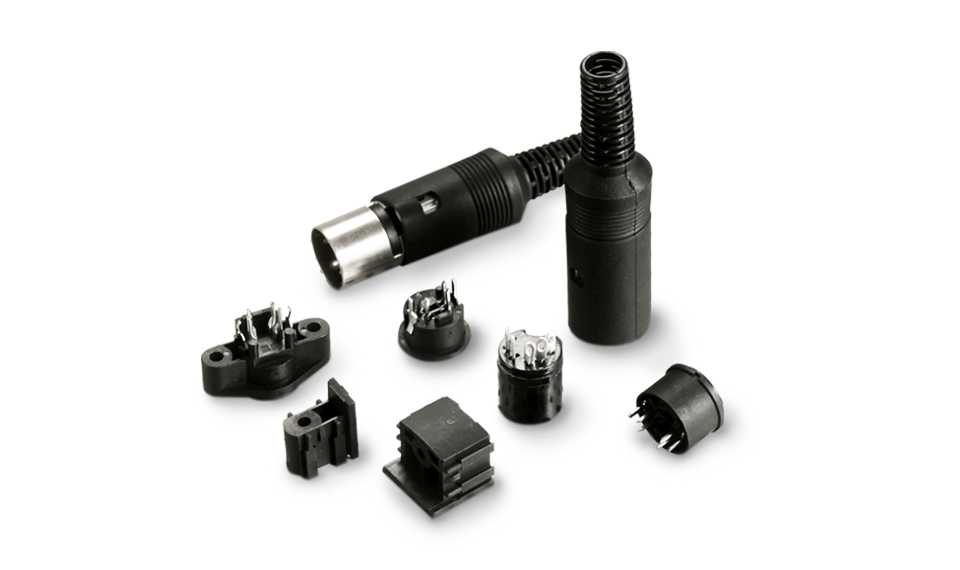

圖十、Din Connector，圖十一、Mini Din Connector
