MINI XLR
母插頭焊接式：TQ-FL系列
產品規格

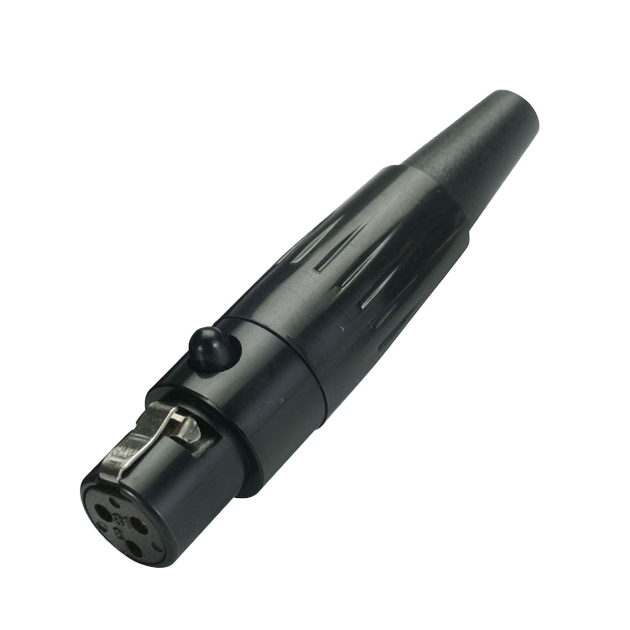

Mini XLR 母插頭焊接式
Mini XLR 母插頭焊接式
|
ITEM
|
PIN數
|
外殼材質
表面處理 |
PIN材質
表面電鍍 |
尾殼材質
表面處理:黑色&膚色&白色 線徑 |
|---|---|---|---|---|
| TQ-(*)FL(*)(*)(*) | 3P-6P | 母座/銅 鎳,黑鉻 |
銅 金 |
塑膠ABS 選擇 2.0-6.3MM |
| TQ-(*)FLS(*)(*)(*) | 3P-6P | 母座/銅 鎳,黑鉻 |
銅 金 |
塑膠ABS 選擇 2.0-6.3MM |
| TQ-(*)FM(*)(*)(*) | 3P-6P | 母座/銅 鎳,黑鉻 |
銅 金 |
銅 鎳 2.0-6.3MM |
| TQ-(*)FLCH(*)(*)(*) | 3P-6P | 母座/銅 鎳,黑鉻 |
銅 金 |
塑膠ABS 選擇 2.0-6.3MM |
電氣特性
|
ITEM
|
3P / 4P / 5P
|
6P
|
|---|---|---|
| Contact Resistance | <10m ohm | <10m ohm |
| Insulation Resistance | >510m ohm (hi-temp. & moisture enviroment >100m ohm) | >510m ohm (hi-temp. & moisture enviroment >1g ohm) |
| Dielectric Strength | 1000 DCV | 250 DCV |
| Rated Current | 5A / 4A (5P) | 1.5A |
| AWG | 24AWG | 28AWG |
機械特性
|
ITEM
|
3P / 4P / 5P
|
6P
|
|---|---|---|
| Lifetime/Insert & Withdraw | >5000 Cycles | >2000 Cycles |
| Insertion/Withdrawal Force | Insert 6.1lb / Withdraw 5.6 lb Max | <13lb Max |
國際化規範
① RoHS要求涉及很多行業，包括消費電子設備、訊息技術設備、照明產品等等，崧柏作為電子電氣領域的產品提供者，使用材料皆通過歐盟RoHS無毒環保標準檢測。
② 歐盟REACH高度關注物質（SVHC）嚴格管制，確保產品品質與安全，歐盟要求企業應負起高度關切物質的管理風險的責任，崧柏生產之產品均符合SVHCs相關規定，讓客戶及消費者能安全地使用，善盡環保責任。
材質特性
① 外殼材質採用黃銅，強度高，外部接地性性能佳，抗靜電干擾效果好
② 母座採用PPS，耐高溫且耐化學腐蝕。具有良好的穩定性以及電氣絕緣特性，絕緣材質符合UL94-V0，防火性佳
③ 彈片為SUS301材質，彈性佳不易疲乏，按壓壽命長
④ PIN採用黃銅鍍金，抗氧化，傳輸性能佳
電氣特性
① 接觸PIN採貴金屬特殊表面處理，接觸阻抗低於0.03Ω
② 耐高壓絕緣材料，絕緣性高達510MΩ，耐高壓特性250V-1000V（依PIN數不同）
機械特性
① 高密度配合插拔次數高達5000 CYCLE，產品使用壽命高
② 卡扣特殊材質設計，按壓次數可達2000次
③ CNC複合式車床加工，精度公差0.01mm以內，尺寸匹配度佳
客製化設計
① 接觸導體PIN數提供3-6PIN選擇
② 外殼可選擇表面處理，鎳、鉻、黑鉻…其他
③ 客戶專屬LOGO，可採網印或鐳雕
④ 尾殼配合客戶電線尺寸2-6mm線徑，可選擇塑膠或金屬尾殼
應用產業
我們所服務的行業包含視頻、音響、攝影、航空等。所有的生產設備皆持續監控生產製程，並有專人負責抽樣檢驗，確保產品安全無虞。
