MINI XLR

公插頭焊接式：TQ-ML/MM

產品特點
TQ-ML/TQ-MM系列，公插頭迷你XLR連接器，具備體積小、輕量化的特性，靈活搭配音頻導線結合TRS連接器，廣範應用於AV設備的對接。
接觸PIN採貴金屬鍍金表面處理，更能增加導電性，使信號傳輸不失真。
絕緣體採用高強度防火材料PPS，除提供優良的電器絕緣耐壓性能更符合UL-94V0阻燃性規範，提高產品使用安全性。
產品零件全部符合歐盟環保規範ROHS 及 REACH標準，降低製程及零件回收對環境的傷害，展現崧柏電子ESG永續發展決心。
多種零件搭配供客戶選擇3-6 接觸pin 、外觀表面處理、尾套材質、尾套顏色、出線孔徑等，符合客戶客製的需求。 TQ-ML/TQ-MM系列 Mini XLR Male連接器提供客製化設計製造是崧柏電子全球熱銷產品。

終端應用
崧柏電子引領市場的專業影音連接解決方案，TQ-ML/TQ-MM系列連接器輕量化設計專為連接專業穿戴式音響器材而打造。
TQ-ML/TQ-MM系列Mini XLR Male廣泛應用連接於無線傳輸接收器、AV傳輸設備、錄音設備、麥克風、穿戴式無線接收器等多種設備。

TQ-BML

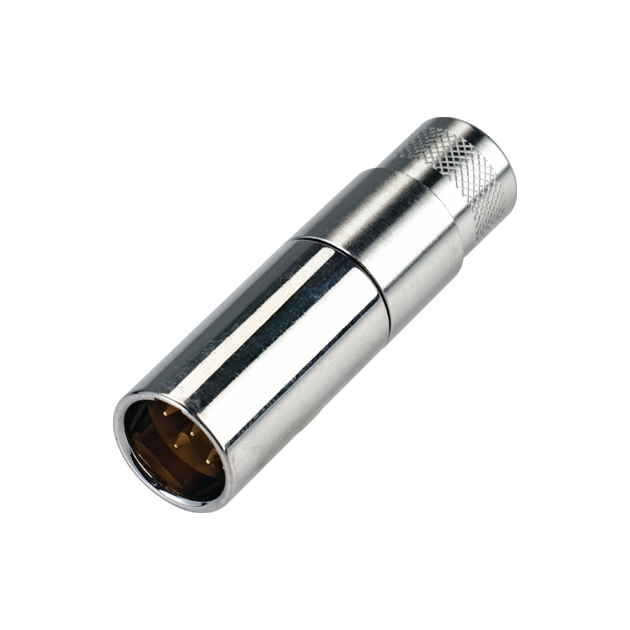

TQ-MM

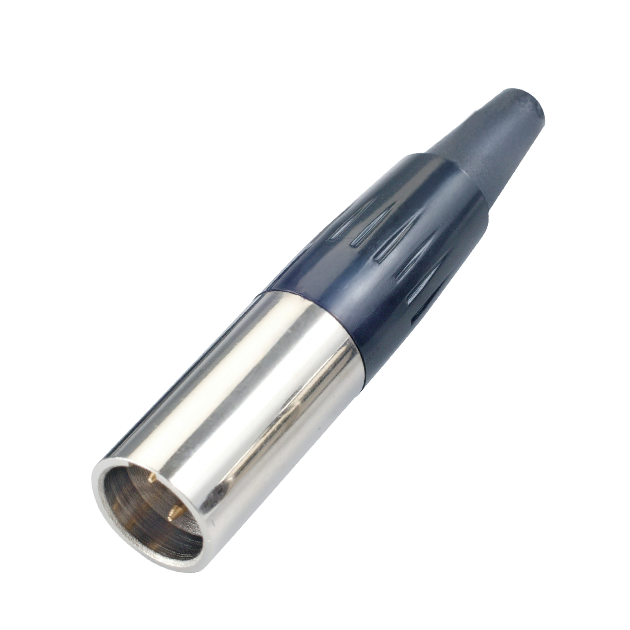

TQ-ML

產品規格
Mini XLR 公插頭焊接式

ITEM	PIN數	外殼材質表面處理	PIN材質表面電鍍	尾殼材質表面處理:黑色&膚色&白色線徑
TQ-()ML()()()	3P-6P	公座/銅鎳,黑鉻	銅金	塑膠ABS 選擇 2.0-6.3MM
TQ-()MM()()()	3P-6P	公座/銅鎳,黑鉻	銅金	銅鎳 2.0-6.3MM

電氣特性

ITEM	3P / 4P / 5P	6P
Contact Resistance	<10m ohm	<10m ohm
Insulation Resistance	>510m ohm (hi-temp. & moisture enviroment >100m ohm)	>510m ohm (hi-temp. & moisture enviroment >1g ohm)
Dielectric Strength	1000 DCV	250 DCV
Rated Current	5A / 4A (5P)	1.5A
AWG	24AWG	28AWG

機械特性

ITEM	3P / 4P / 5P	6P
Lifetime/Insert & Withdraw	>5000 Cycles	>2000 Cycles
Insertion/Withdrawal Force	Insert 6.1lb / Withdraw 5.6 lb Max	<13lb Max

國際化規範

①　RoHS要求涉及很多行業，包括消費電子設備、訊息技術設備、照明產品等等，崧柏作為電子電氣領域的產品提供者，使用材料皆通過歐盟RoHS無毒環保標準檢測。
②　歐盟REACH高度關注物質（SVHC）嚴格管制，確保產品品質與安全，歐盟要求企業應負起高度關切物質的管理風險的責任，崧柏生產之產品均符合SVHCs相關規定，讓客戶及消費者能安全地使用，善盡環保責任。
