DAF-F & M系列XLR接頭連接器

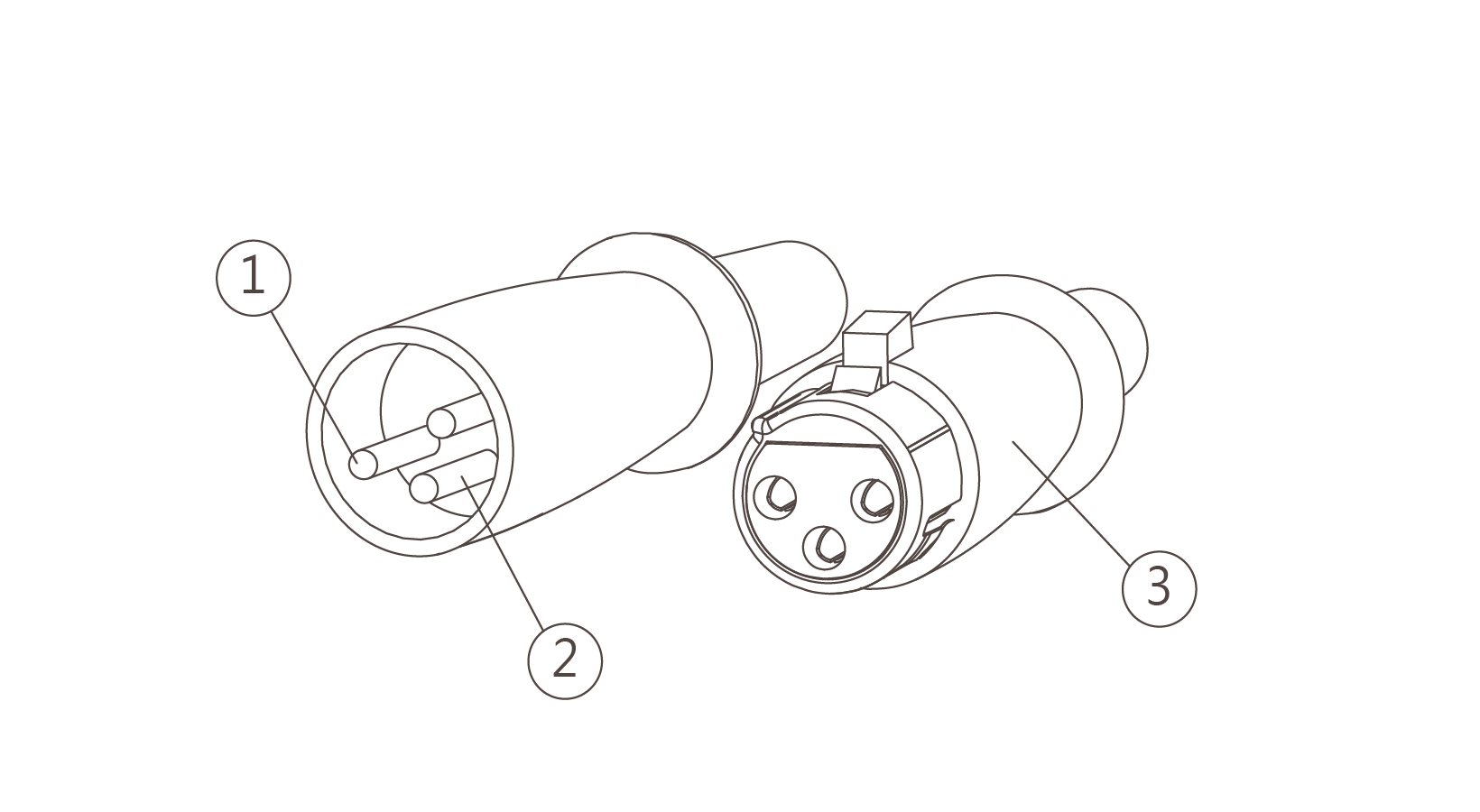

DAF Female & Male XLR接頭連接器
|
ITEM
|
PIN數
|
外殼材質
表面處理 |
PIN材質
表面電鍍 |
尾殼材質/表面處理
線徑 |
|---|---|---|---|---|
| DAF-(*)F(*)(*)(*) | 3P-5P | 鋅合金 鎳,黑鉻 |
黃銅 鎳,銀,金 |
塑膠PVC/黑色 6.0MM |
| DAF-(*)M(*)(*)(*) | 3P-5P | 鋅合金 鎳,黑鉻 |
黃銅 鎳,銀,金 |
塑膠PVC/黑色 6.0MM |
|
ITEM
|
3P
|
4P
|
5P
|
|---|---|---|---|
| Contact Resistance | <3m ohm | <3m ohm | <3m ohm |
| Insulation Resistance | >2G ohm (hi-temp. & moisture enviroment >1G ohm) | >2G ohm (hi-temp. & moisture enviroment >1G ohm) | >2G ohm (hi-temp. & moisture enviroment >1G ohm) |
| Dielectric Strength | 1500 DCV | 1500 DCV | 1500 DCV |
| Rated Current | 16A | 10A | 10A |
| Capacitance Between Contacts | ≦ 4 Pf | ≦ 7 Pf | ≦ 7 Pf |
| Rated Current | 16A | 10A | 10A |
| AWG | 2.5mm/14AWG | 1.5mm/16AWG | 1.0mm/18AWG |
|
ITEM
|
3P/4P/5P Standard
|
3P/4P/5P Exeptional
|
|---|---|---|
| Lifetime/Insert & Withdraw | > 1000 Cycles | > 1000 Cycles |
| Insertion/Withdrawal Force | ≦ 20N | ≦ 20N |
| Cable O.D. Range | 2.5mm ~8.0mm | 10mm /max |
國際化規範
① IEC是國際電工委員會所制定的國際標準，崧柏生產XLR系列產品均符合國際標準IEC61076-2-103:2004，除確保國際通用性也保障音訊傳輸穩定
② RoHS要求涉及很多行業，包括消費電子設備、訊息技術設備、照明產品等等，崧柏作為電子電氣領域的產品提供者，使用材料皆通過歐盟RoHS無毒環保標準檢測
③ 歐盟REACH高度關注物質（SVHC）嚴格管制，確保產品品質與安全，歐盟要求企業應負起高度關切物質的管理風險的責任，崧柏生產之產品均符合SVHCs相關規定，讓客戶及消費者能安全地使用，善盡環保責任
材質特性
① 外殼材質採用鋅合金，強度高且不易斷裂，外部接地性能佳，抗靜電干擾效果好
② 母座採用PBT，耐高溫且耐化學腐蝕，具有良好的穩定性以及電氣絕緣特性，絕緣材料符合UL94-V0，防火性佳
③ 尾套採用TPR+ABS耐衝擊材料，耐化學藥劑、耐水性均良好
④ 矽膠圈有良好的阻水效果，可耐受極端溫度-40℃～220℃
⑤ PA6六葉夾線具有優良之機械強度、耐熱性、耐化性、阻燃性及良好的耐候性，配合特製尾殼，最大線徑可達Ø10mm
⑥ POM三葉夾線具有高剛性、低摩擦和優異穩定性，適用4～8mm線徑
⑦ 接地彈片為K5材質，可消除對插時的噪音，且耐高溫可達950℃
電氣特性
① 公PIN選用碲銅材質，導電佳，母PIN選用鈹銅材質，高壽命，接觸阻抗低於30mΩ
② 耐高壓絕緣材料，絕緣性高達500MΩ，耐高壓特性250V-1000V（依PIN數不同）
機械特性
① 高精密度配合插拔次數高達1000 CYCLE，產品使用壽命高
② 卡扣按鍵特殊材質設計，按壓次數可達2000次
③ CNC複合式車床加工，精度公差0.01mm以內，尺寸匹配度佳
客製化設計
① 接觸導體PIN數提供3-5PIN選擇
② 提供不同材質Pin針的選擇
③ 外殼可選擇表面處理，鎳、鉻、黑鉻…其他
④ 色環及尾殼可依客戶需求更換顏色
⑤ 客戶專屬LOGO，可採網印或鐳雕
應用產業
我們所服務的行業包含視頻、音響、攝影、航空等。所有的生產設備皆持續監控生產製程，並有專人負責抽樣檢驗，確保產品安全無虞。
