XLR

DAP-F & M系列XLR插座連接器

產品特點

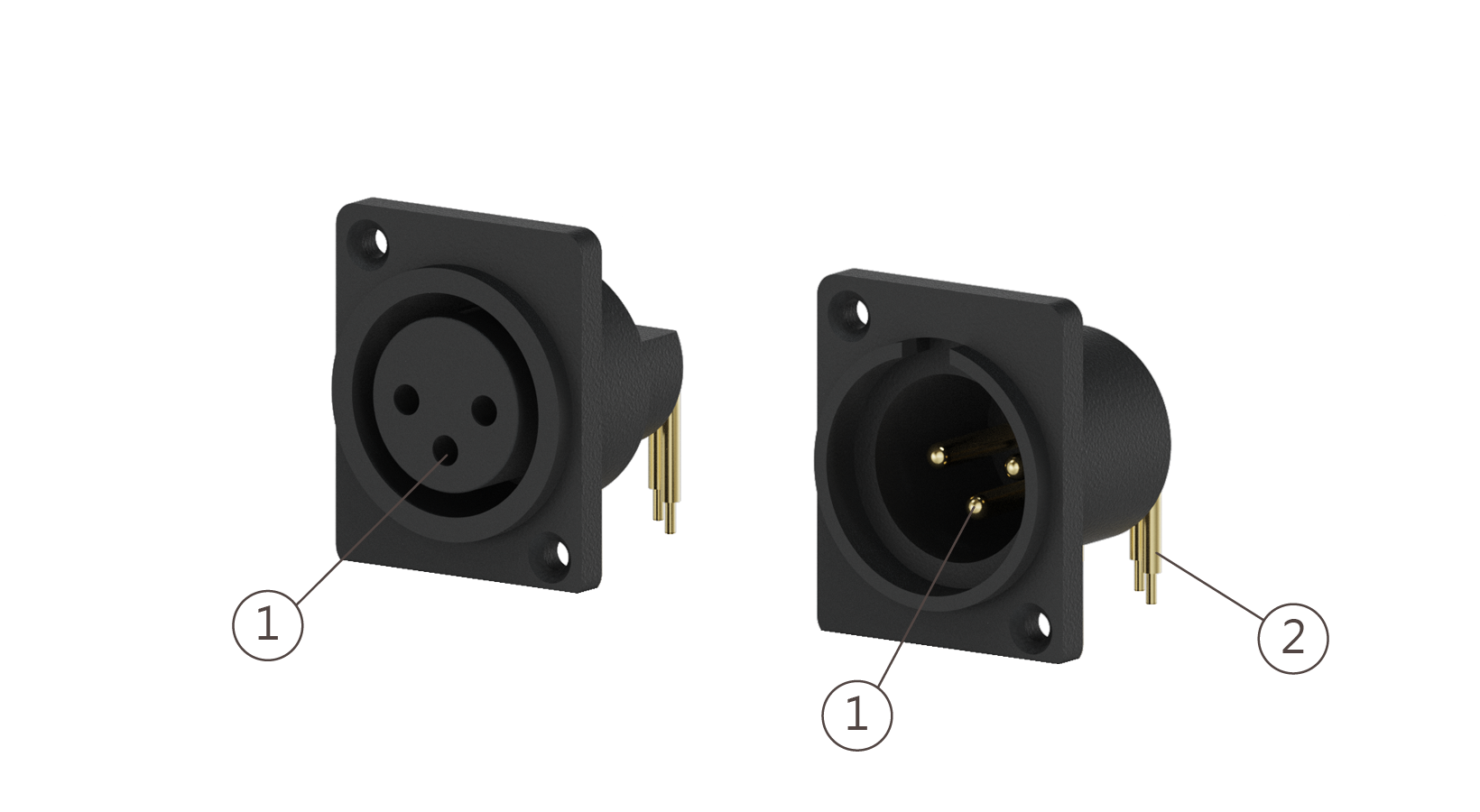

DAP-F & M系列XLR插座連接器，DAP XLR chassis connector快拆、防漏電結構，方形外殼尺寸32x25.7mm，Female & Male chassis應用於音源主機面板輸出輸入端點插座，產品結構及電器性能皆符合IEC 61076-2-103規範要求。
DAP XLR chassis connector 採用輕量化塑膠外殼材質減少產品重量，無卡扣設計可快速拆換導線，提升傳輸切換效率。

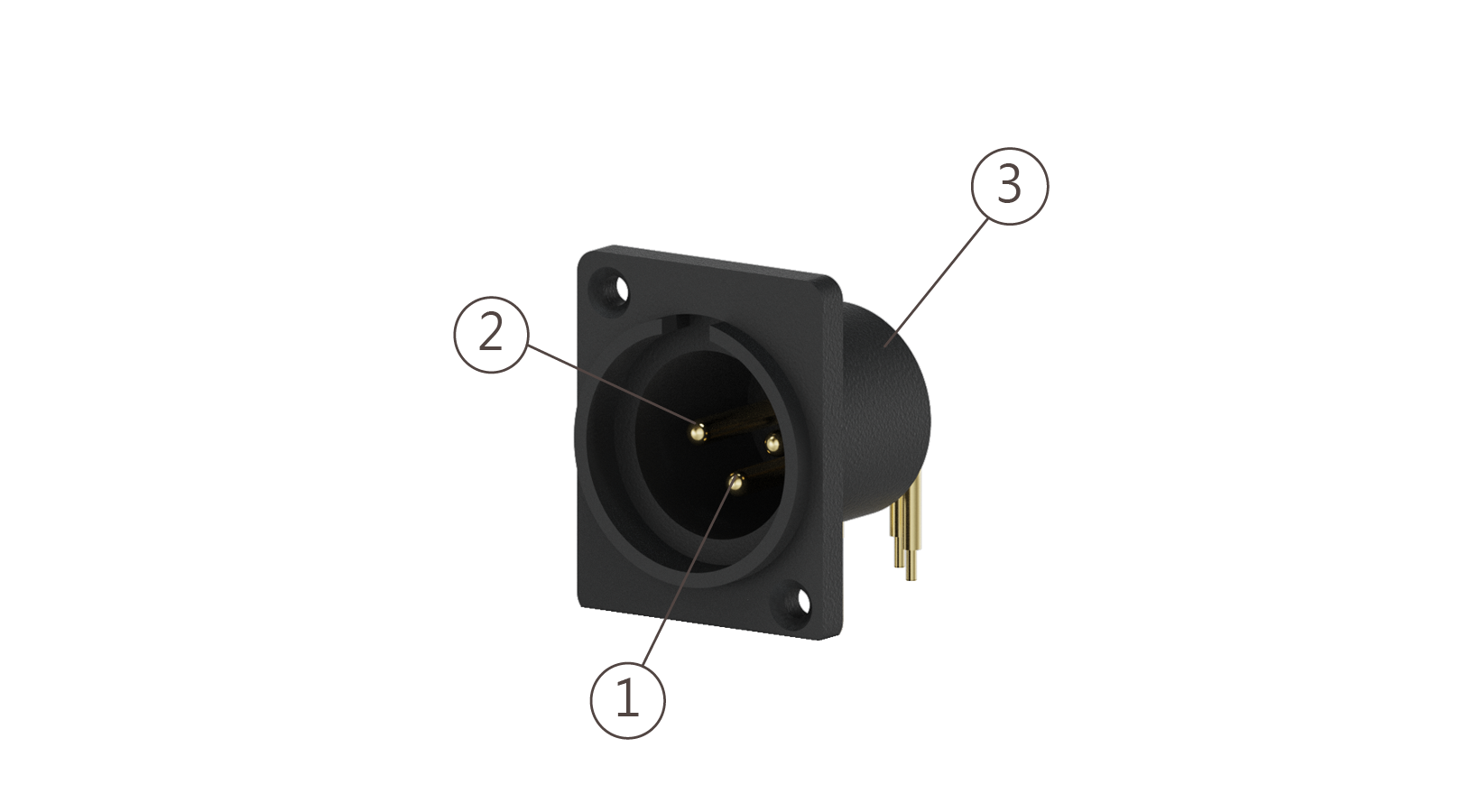

外殼絕緣體採用高強度耐溫材料PA-6工程塑膠混合玻璃纖維強化材質強度，展現優良的電器絕緣及耐高壓性能，附防塵蓋款式更可方便使用於外部環境。
接觸PIN材質採Female鈹銅(ASTM C17300)與Male黃銅(ASTM C3600)傳導效率及插拔壽命優良，導線焊接式及90度、180度角位設計方便PCB layout設計，表面電鍍採用鎳、銀、金等多項貴金屬電鍍可供客戶選擇。
XLR connoctors產品零件全部符合歐盟環保規範ROHS 及 REACH標準，降低製程及零件回收對環境的傷害，展現崧柏電子ESG永續發展決心。

終端應用
DAP XLR chassis connector適用平衡、非平衡信號輸出輸入使用，連接應用於專業混音器、擴大機、專業影音器材及舞台設備等各項音頻傳輸設備。
搭配崧柏電子各款式XLR plug connector更可展現最佳的音頻傳輸性能表現。

DAP-MS
DAP-FS
DAP-MV
DAP-FV
DAP-MH
DAP-FH

產品規格
DAP Female & Male XLR插座連接器

產品系列	ITEM	PIN數	外殼/材質	PIN材質表面電鍍	焊接方式
DAP Female XLR插座連接器	DAP-()FS()()()	3P	母座/塑膠PA6	黃銅金,銀	焊接式
DAP Male XLR插座連接器	DAP-()MS()())()	3P	公座/塑膠PA6	黃銅金,銀	焊接式
DAP Female XLR插座連接器	DAP-()FV()()()	3P	母座/塑膠PA6	黃銅金,銀	PCB焊接式
DAP Male XLR插座連接器	DAP-()MV()())()	3P	公座/塑膠PA6	黃銅金,銀	PCB焊接式
DAP Female XLR插座連接器	DAP-()FH()()()	3P	母座/塑膠PA6	黃銅金,銀	90度PCB焊接式
DAP Male XLR插座連接器	DAP-()MH()())()	3P	公座/塑膠PA6	黃銅金,銀	90度PCB焊接式
DAP Female XLR插座附防塵蓋連接器	DAP-()FSC()())()	3P	母座/塑膠PA6	黃銅金,銀	焊接式

ELECTRICAL

ITEM	DAC/DAP	DAB
Contact Resistance	<50m Ohm	<50m Ohm
Insulation Resistance	>1G ohm (hi temp. & moisture enviroment >1G M ohm)	>2G ohm
Dielectric Strength	1000 DCV	1000 DCV
Rated Current	15A	15A
AWG(for solder type)	24AWG	24AWG

MECHANICAL

ITEM	DAC/DAP	DAB
Lifetime/Insert & Withdraw	> 10000 Cycles Min.	> 10000 Cycles Min.
Insertion/Withdrawal Force	2 Lb	7 Lb Max.

MATERIAL

PART	DAC F/M	DAP F/M	DAB F/M
Shell	PA6 / Black	PA66 / Black	Zinc/ Nickel Plated
Insert	N/A	N/A	PA6 / Black
Contact	Female:Phosphor Bronze-C5191 Male: Brass-C3604	Female:Phosphor Bronze-C5191 Male: Brass-C3604	Female:Phosphor Bronze-C5191 Male: Brass-C3604
Contact Finish	Gold Plated	Silver Plated	Nickel Plated
Latch	Female: Steel K5+Bronze/ Nickel Plated Male: Steel/ Nickel Plated	N/A	Female: Steel K5+Brass/ Nickel Plated Male: Brass/ Nickel Plated
Ground Contact	Brass Nickel Plated	N/A	Bronze/Silver Plated

國際化規範

①　IEC是國際電工委員會所制定的國際標準，崧柏生產XLR系列產品均符合國際標準IEC61076-2-103:2004，除確保國際通用性也保障音訊傳輸穩定
②　RoHS要求涉及很多行業，包括消費電子設備、訊息技術設備、照明產品等等，崧柏作為電子電氣領域的產品提供者，使用材料皆通過歐盟RoHS無毒環保標準檢測
③　歐盟REACH高度關注物質（SVHC）嚴格管制，確保產品品質與安全，歐盟要求企業應負起高度關切物質的管理風險的責任，崧柏生產之產品均符合SVHCs相關規定，讓客戶及消費者能安全地使用，善盡環保責任
