P、PM系列 TRS公插頭連接器
.png)
.png)
.png)
-

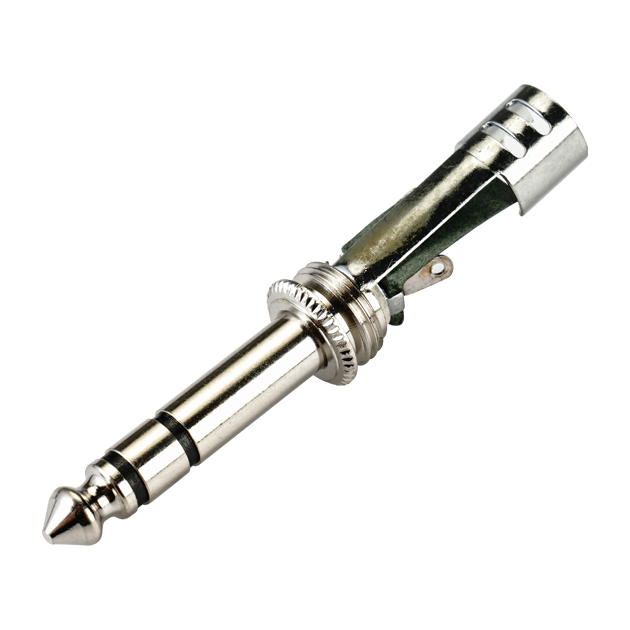

P-S603-2
6.3PLUG立體音(插頭鍍鎳) -

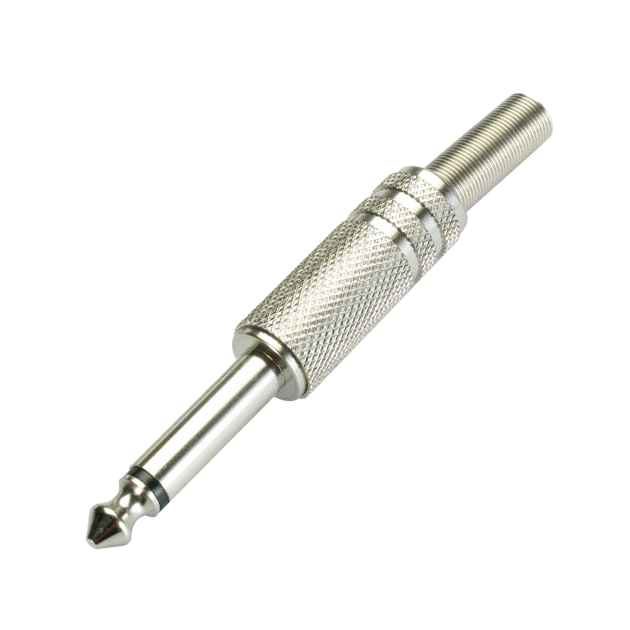

P-M603-3
6.3PLUG單音(銅殼鍍鎳) -
P-63ML
6.3PLUG單音(銅殼鍍鎳) -

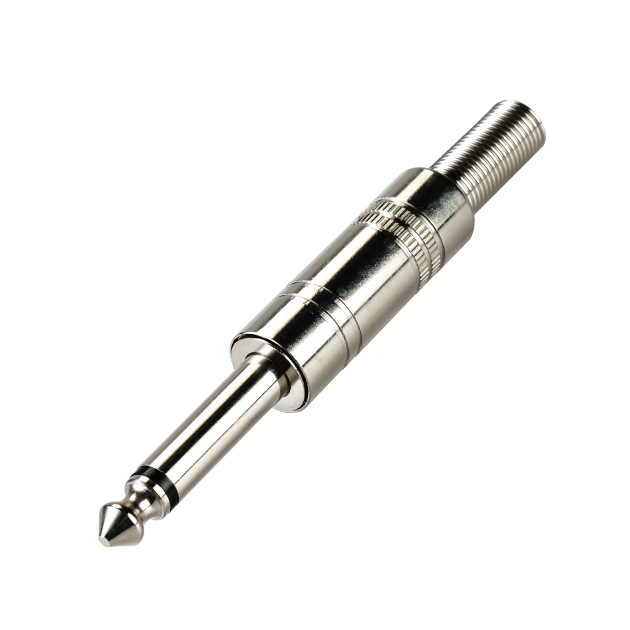

P-63M-M
6.3PLUG單音(插頭鍍鎳) -

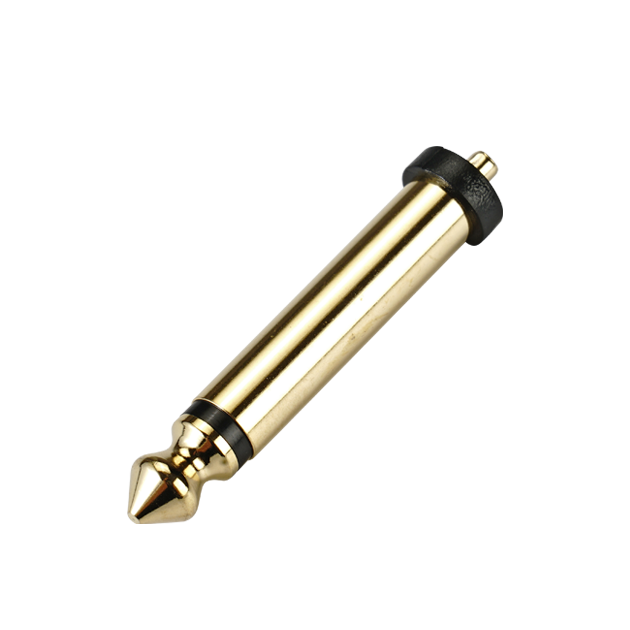

PM-63M-G
6.3PLUG單音(銅殼鍍鎳) -
P-35S-SB-G
3.5PLUG 立體音(插頭鍍金) -

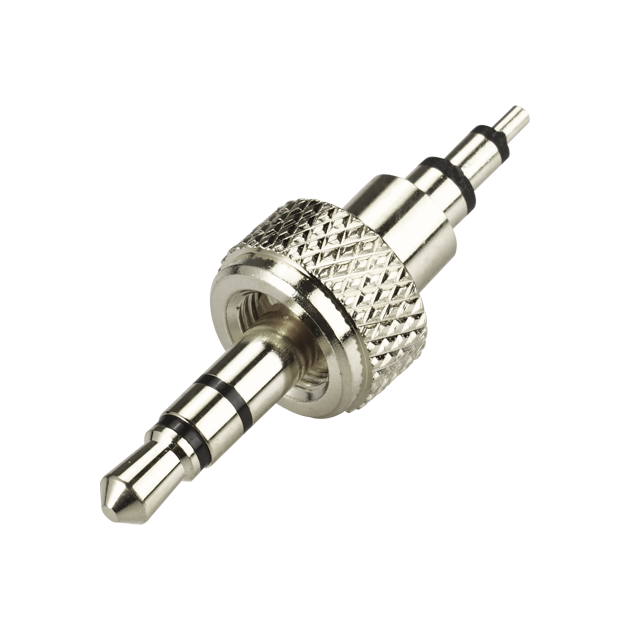

P-35S-SB
3.5PLUG 立體音(插頭鍍鎳) -
P-35S-M-1
3.5PLUG 立體音(插頭鍍鎳) -

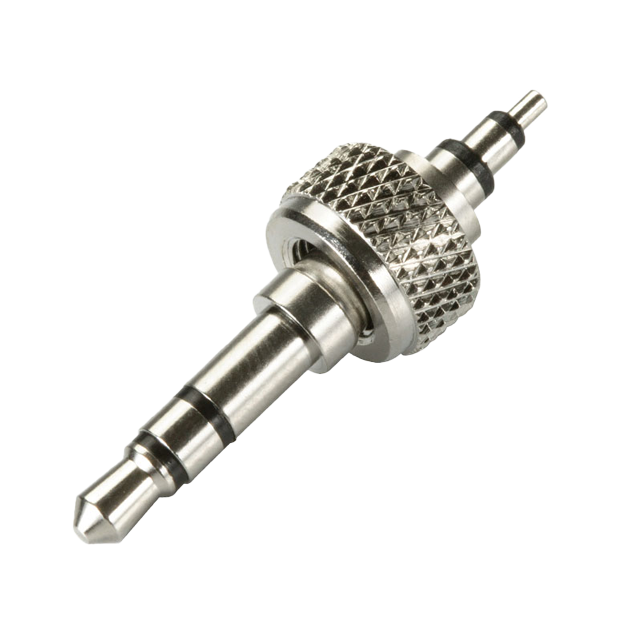

P-35S-S
3.5PLUG 立體音(插頭鍍鎳) -
PM-35S-G
3.5PLUG 立體音(插頭鍍金) -
PM-35S
3.5PLUG 立體音(插頭鍍鎳) -
P-35M-M-1
3.5PLUG 單音(插頭鍍鎳) -

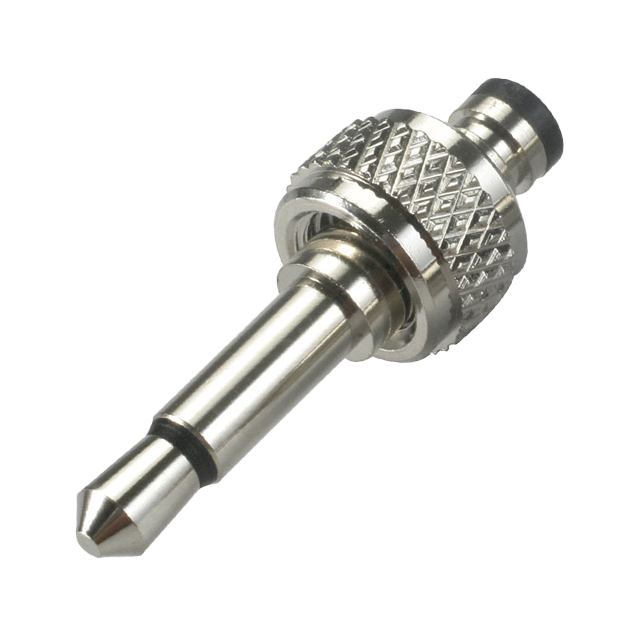

PM-35MS
3.5PLUG 單音(插頭鍍鎳) -
PM-35M-G
3.5PLUG 單音(插頭鍍金) -
PM-35M
3.5PLUG 單音(插頭鍍鎳) -
P102A
6.3PLUG單音(曲面銅殼鍍鎳) -
P102A
6.3PLUG單音(曲面銅殼鍍鉻) -
P102A
6.3PLUG單音(曲面銅殼鍍黑鉻) -
P102B
6.3PLUG單音(平面銅殼鍍鎳) -
P102B
6.3PLUG單音(平面銅殼鍍鉻) -
P102B
6.3PLUG單音(平面銅殼鍍黑鉻) -
P104A
6.3PLUG立體音(曲面銅殼鍍鎳) -
P104A
(曲面銅殼鍍鉻) -
P104B
6.3PLUG立體音(平面銅殼鍍鎳) -
P104B
6.3PLUG立體音(平面銅殼鍍黑鉻)
TRS公插頭連接器
|
產品系列
|
ITEM
|
外殼/材質
表面電鍍 |
材質
表面電鍍 |
尾套材質
紅& 黃& 白& 黑 線徑 |
|---|---|---|---|---|
| 6.3 單音插頭 | P102A-(*)(*)(*) | 曲線/銅 鎳,鉻,黑鉻 |
銅 鎳 |
塑膠PVC 選擇 6.5MM |
| 6.3 單音插頭 | P102B-(*)(*)(*) | 平面/銅 鎳,鉻,黑鉻 |
銅 鎳 |
塑膠PVC 選擇 6.3MM |
| 6.3 立體音插頭 | P104A-(*)(*)(*) | 曲線/銅 鎳,鉻,黑鉻 |
銅 鎳 |
塑膠PVC 選擇 6.5MM |
| 6.3 立體音插頭 | P104B-(*)(*)(*) | 平面/銅 鎳,鉻,黑鉻 |
銅 鎳 |
塑膠PVC 選擇 6.3MM |
| 6.3 香蕉插頭 | P101A-(*)(*)(*) | 曲線/銅 鎳,鉻 |
銅 鎳 |
塑膠PVC 選擇 6.5MM |
| 6.3 香蕉插頭 | P101B-(*)(*)(*) | 平面/銅 鎳,鉻 |
銅 鎳 |
塑膠PVC 選擇 6.3MM |
|
產品系列
|
ITEM
|
外殼材質
表面電鍍 |
PIN材質
表面電鍍 |
類型
|
|---|---|---|---|---|
| 3.5 單音插頭 | PM-35M(*)(*)(*) | N/A | 銅 鎳,金 |
塑膠成型 |
| 3.5 單音插頭 | PM-35MS(*)(*)(*) | N/A | 銅 鎳 |
塑膠成型 |
| 3.5 單音插頭 | PM-35MT(*)(*)(*) | N/A | 銅 鎳 |
塑膠成型 |
| 3.5 單音插頭 | P-35M-M(*)(*)(*) | 銅 鎳 |
銅 鎳 |
焊接式 |
| 3.5 立體音插頭 | PM-35S(*)(*)(*) | N/A | 銅 鎳,金 |
塑膠成型 |
| 3.5 立體音插頭 | PM-35ST(*)(*)(*) | N/A | 銅 鎳 |
塑膠成型 |
| 3.5 立體音插頭 | P-35S-S(*)(*)(*) | N/A | 銅 鎳 |
塑膠成型 |
| 3.5 立體音插頭 | P-35S-M(*)(*)(*) | 銅 鎳 |
銅 鎳 |
焊接式 |
| 6.3單音插頭 | PM-63M(*)(*)(*) | N/A | 銅 鎳,金 |
塑膠成型 |
| 6.3單音插頭 | P-63M(*)(*)(*) | 銅 鎳,黑鉻 |
銅 鎳 |
焊接式 |
| 6.3單音插頭 | P-63ML(*)(*)(*) | 銅 鎳 |
銅 鎳 |
90度焊接式 |
| 6.3立體音插頭 | PM-63S(*)(*)(*) | N/A | 銅 鎳,金 |
塑膠成型 |
| 6.3立體音插頭 | P-63S(*)(*)(*) | 銅 鎳,黑鉻 |
銅 鎳 |
焊接式 |
| 6.3立體音插頭 | P-63SL(*)(*)(*) | 銅 鎳 |
銅 鎳 |
90度焊接式 |
國際化規範
① IEC是國際電工委員會所制定的國際標準，崧柏生產XLR系列產品均符合國際標準IEC61076-2-103:2004，除確保國際通用性也保障音訊傳輸穩定
② RoHS要求涉及很多行業，包括消費電子設備、訊息技術設備、照明產品等等，崧柏作為電子電氣領域的產品提供者，使用材料皆通過歐盟RoHS無毒環保標準檢測
③ 歐盟REACH高度關注物質（SVHC）嚴格管制，確保產品品質與安全，歐盟要求企業應負起高度關切物質的管理風險的責任，崧柏生產之產品均符合SVHCs相關規定，讓客戶及消費者能安全地使用，善盡環保責任
材質特性
① TIP材質採用C3604或鈹銅，表面處理可選擇鍍銀、鍍金、鍍鎳，提高導電性、耐腐蝕性和耐磨性，延長使用壽命
② 尾殼可採用鋅合金壓鑄成形、銅合金CNC加工成形或塑膠射出成形，結構堅固耐用表面處理可選用烤漆或電鍍，抗氧化，耐腐蝕
電氣特性
① TIP採貴金屬特殊表面處理，接觸阻抗低於0.02Ω
② 耐高壓絕緣材料，絕緣性高達2GΩ，耐高壓特性500V
.png)
機械特性
① 高精密度配合插拔次數高達1000 CYCLE，產品使用壽命高
② CNC複合式車床加工，精度公差0.01mm以內，尺寸匹配度佳
組裝特性
多樣化組裝結構：導線免焊結構、焊接夾線結構、塑膠注塑結構、機板插件模組，可轉接其它各式音訊接頭，對應不同的使用情境及設備
應用特性
① 3.5PLUG適用小型及隨身攜帶式電子產品的音訊傳輸，例：隨身聽、MP3、NB、桌上型電腦、頭載式音訊裝置、小型揚聲器，訊號傳輸線使用
② 6.3PLUG適用樂器、大型音響設備音頻傳輸線使用，例：室內外展演會場用音響設備、錄音室、吉它線、手握麥克風，訊號傳輸線使用
客製化設計
① TIP可選擇表面處理可選擇鍍鎳、鍍銀及鍍金
② 尾殼外觀可依客戶需求客製化設計
③ 客戶專屬LOGO，可採網印或鐳雕
應用產業
我們所服務的行業包含視頻、音響、攝影、航空等。所有的生產設備皆持續監控生產製程，並有專人負責抽樣檢驗，確保產品安全無虞。
