產品規格
RCA系列信號連接器
RCA系列信號連接器
|
產品系列
|
ITEM
|
外殼/材質
表面電鍍 |
PIN材質
表面電鍍 |
類型
|
|---|---|---|---|---|

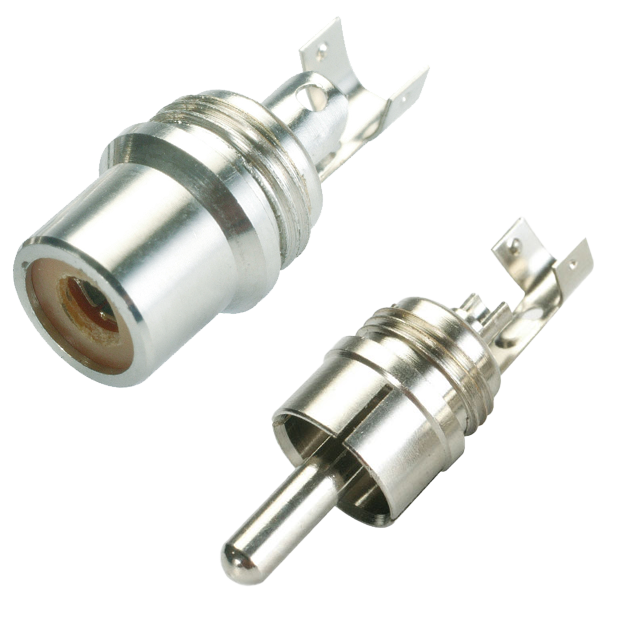

| RCA插座 | RCA-111(*)(*)(*) | 母座/銅 鎳 |
銅 鎳 |
焊接式 |

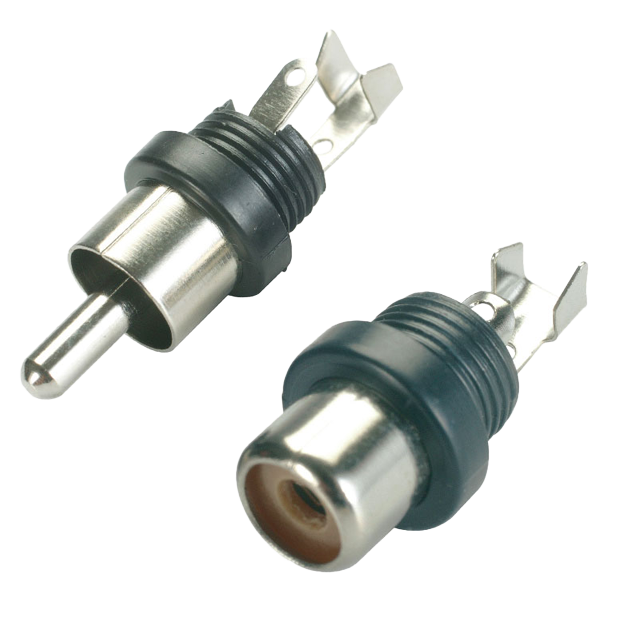

| RCA插座 | RCA-114(*)(*)(*) | 母座/銅 鎳 |
銅 鎳 |
焊接式 |
| RCA插頭 | RCA-112(*)(*)(*) | 公座/銅 鎳 |
銅 鎳 |
焊接式 |
| RCA插頭 | RCA-113(*)(*)(*) | 公座/銅 鎳 |
銅 鎳 |
焊接式 |

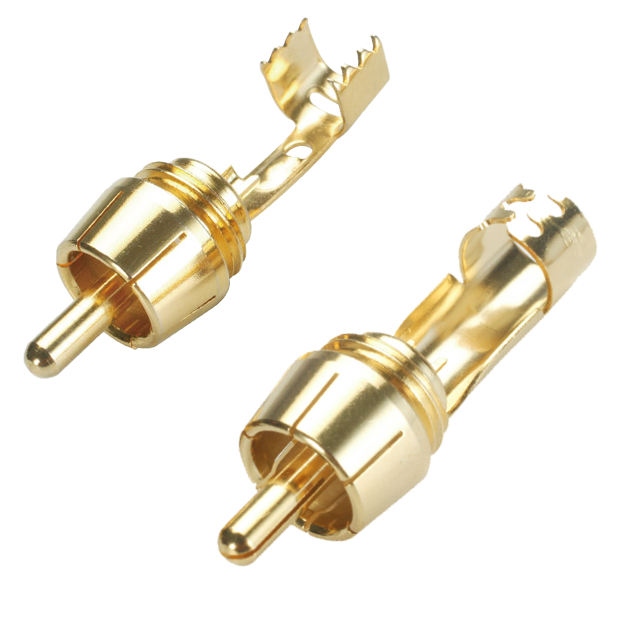

| RCA插頭 | RCA-115(*)(*)(*) | 公座/銅 金 |
銅 鎳 |
焊接式 |
| RCA插頭 | RCA-116(*)(*)(*) | 公座/銅 金 |
銅 鎳 |
焊接式 |
| RCA插頭 | RCA-117(*)(*)(*) | 公座/銅 鎳 |
銅 鎳 |
焊接式 |
|
產品系列
|
ITEM
|
外殼/材質
表面電鍍 |
插頭材質
表面電鍍 |
尾套材質
紅& 黃& 白& 黑 |
|---|---|---|---|---|
| RCA插頭 | P103A-(*)(*)(*) | 曲線/銅 鎳,鉻 |
銅 金 |
塑膠PVC 選擇 |
| RCA插頭 | P103B-(*)(*)(*) | 平面/銅 鎳,鉻 |
銅 鎳 |
塑膠PVC 選擇 |
|
產品系列
|
ITEM
|
外殼/材質
表面電鍍 |
插頭材質
表面電鍍 |
色圈顏色:紅& 白
線徑 |
|---|---|---|---|---|
| RCA插頭 | RCA-111G(*)(*)(*) | 公座/銅 烤漆黑色 |
銅 金 |
選擇 7.3MM |
| RCA插頭 | RCA-138T(*)(*)(*) | 公座/銅 烤漆黑色 |
銅 金 |
選擇 9.3MM |
| RCA插頭 | RCA-167T(*)(*)(*) | 公座/銅 烤漆黑色 |
銅 金 |
選擇 8.5MM |
| RCA插頭 | RCA-409T(*)(*)(*) | 公座/銅 烤漆黑色 |
銅 金 |
選擇 6.5MM |
| RCA插頭 | RCA-434T(*)(*)(*) | 公座/銅 烤漆黑色 |
銅 金 |
選擇 6MM |
國際化規範
① RoHS要求涉及很多行業，包括消費電子設備、訊息技術設備、照明產品等等，崧柏作為電子電氣領域的產品提供者，使用材料皆通過歐盟RoHS無毒環保標準檢測
② 歐盟REACH高度關注物質（SVHC）嚴格管制，確保產品品質與安全，歐盟要求企業應負起高度關切物質的管理風險的責任，崧柏生產之產品均符合SVHCs相關規定，讓客戶及消費者能安全地使用，善盡環保責任
.png)
材質特性
① PIN材質採用C3604，表面處理可選擇鍍金或鍍鎳，提高導電性、耐腐蝕性和耐磨性，延長使用壽命
② 尾殼可採用鋅合金壓鑄成形、銅合金CNC加工成形或塑膠射出成形，結構堅固耐用，表面處理可選用烤漆或電鍍，抗氧化效果佳
電氣特性
① PIN採貴金屬特殊表面處理，電阻值大於2MΩ
② 耐高壓絕緣材料，絕緣性高達20GΩ，耐高壓特性500V
機械特性
① 高精密度配合插拔次數高達1000 CYCLE，產品使用壽命高
② CNC複合式車床加工，精度公差0.01mm以內，尺寸匹配度佳
組裝特性
多樣化組裝結構：焊接夾線結構、塑膠注塑結構，可轉接其它各式音訊接頭、插座，對應不同的使用情境及設備
應用特點
電視、播放器影音設備傳輸用
客製化設計
① PIN可選擇表面處理可選擇鍍金或鍍鎳
② 尾殼外觀可依客戶需求客製化設計
③ 客戶專屬LOGO，可採網印或鐳雕
.png)
應用產業
我們所服務的行業包含視頻、音響、攝影、航空等。所有的生產設備皆持續監控生產製程，並有專人負責抽樣檢驗，確保產品安全無虞。
